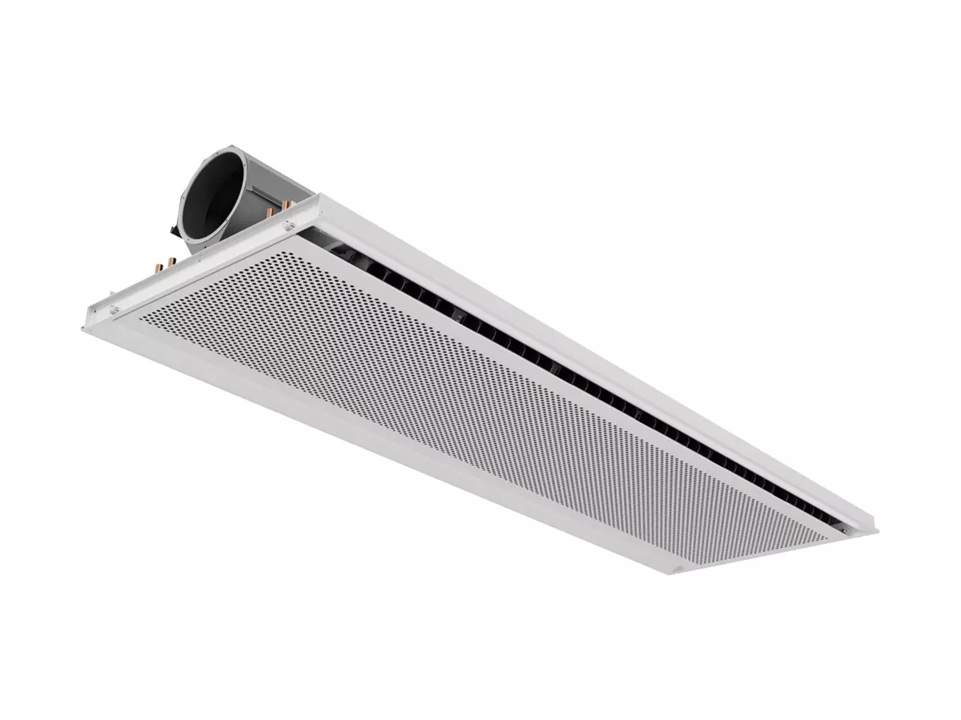

PACIFIC

• Mdulárne a pripravené na budúcnosť – Flexibilné moduly a súpravy na inováciu uľahčujú prispôsobenie sa novým rozloženiam alebo digitálnym vylepšeniam.
• Superior Indoor Comfort – riadenie prietoku a technológia proti návrhom zaručujú tichý a konzistentný komfort v každom priestore.
• Udržateľný podľa dizajnu – vyrobený z recyklovanej ocele, ktorý podporuje nízkouhlíkový vplyv a kruhovosť.
• Architektonická flexibilita – Moderný dizajn s viacerými farebnými možnosťami vyhovuje akémukoľvek stropu alebo štýlu interiéru.
• Integrované moduly SA/EA Air – voliteľné moduly na dodávku a extrakciu pre bezproblémový vzhľad.
• Coanda Wing Option – Optimalizovaná distribúcia vzduchu pre otvorené stropy, čím sa eliminujú návrhy.

Dizajn
PACIFIC je postavený na modulárnom koncepte s tromi základnými prvkami: vzduchovým modulom, kapacitným modulom a konštrukčným modulom. To poskytuje maximálnu flexibilitu pri konštrukcii aj inštalácii. S možnosťami ako Coandaframe, ďalšími modulmi SA / EA a čistou, modernou estetikou sa PACIFIC bez problémov prispôsobuje väčšine projektových potrieb.

Materiál a povrchová úprava

Materiál:
- Vzduchový modul sa vyrába v recyklovanej a obnoviteľne vyrobenej pozinkovanej plechovej oceli (pokovovaný zincom)
- Kapacitný modul (cieľ) je v mede a hliníku.
- Konštrukčný modul (tvárová doska) je v recyklovanej a obnoviteľne vyrobenej pozinkovanej plechovej ocele (pozlátenej zinkovej) a lakovanej v požadovanej farbe.

Štandardná farba:
-RAL 9003 Biela (Signal white), pomer lesku 30 ± 6%

Alternatívne štandardné farby:
- RAL 7037 Šedá (Dusty šedá), pomer lesku 30-40%)
- RAL 9010 Biela (čistá biela), pomer lesku 30-40%)
- RAL 9005 Čierna (Jet čierna), pomer lesku 30-40%)
- RAL 9006 Strieborná (biely hliník), pomer lesku 70-80%)
- RAL 9007 Šedá (šedý hliník), pomer lesku 70-80%)
- Ostatné farby sú k dispozícii na vyžiadanie

Adaptácia
Štandardný PACIFIC môže byť tiež vybavený dodatočným modulom SA / EA, ktorý je integrovaným modulom napájacieho vzduchu a extrahovacieho vzduchu, ktorý môže byť namontovaný v produktovej dizajnovej časti.

Inštalácia, uvedenie do prevádzky a údržba

Montáž:
PACIFIC je dodávaný so štyrmi montážnymi konzolami a skrutkami s vlastným poklepaním, ktoré sú balené samostatne a dodávané s každou jednotkou. Predbežne zaseknuté otvory v každej montážnej konzole zjednodušujú upevňovacie práce.
Montážne konzoly sú navrhnuté tak, aby sa mohli otáčať v ľubovoľnom voliteľnom smere v závislosti od typu vybraného systému odpruženia. Otočené dovnútra, montážne konzoly ponúkajú jednoduchú inštaláciu pomocou montážnych pásov. Otočené smerom von, montážne konzoly pracujú najlepšie na zavesenie lúčov pomocou veľkosti M8 závitových tyčí.
Montážne pásy a závitové tyče nie sú dodávané s jednotkou. Ak sa vyžaduje montážne vybavenie, je možné ich objednať samostatne.

Spájanie vody:
Vodovodné potrubie sa vždy umiestni na krátku stranu výrobku. Pripojte vodovodné potrubie pomocou tlačných spojok alebo kompresných krúžkových spojok, keď je výrobok objednaný bez ventilov. Všimnite si, že kompresné krúžkové spojky vyžadujú podporné rukávy vo vnútri rúrok.
Nepoužívajte spájkovacie spojky na pripojenie vodovodných potrubí. Vysoké teploty môžu poškodiť existujúce spájkované kĺby jednotky.
Flexibilné spojovacie hadice pre vodu sú k dispozícii pre ploché potrubia a ventily a je možné ich objednať samostatne.

Technicke údaje:

Príslušenstvo:

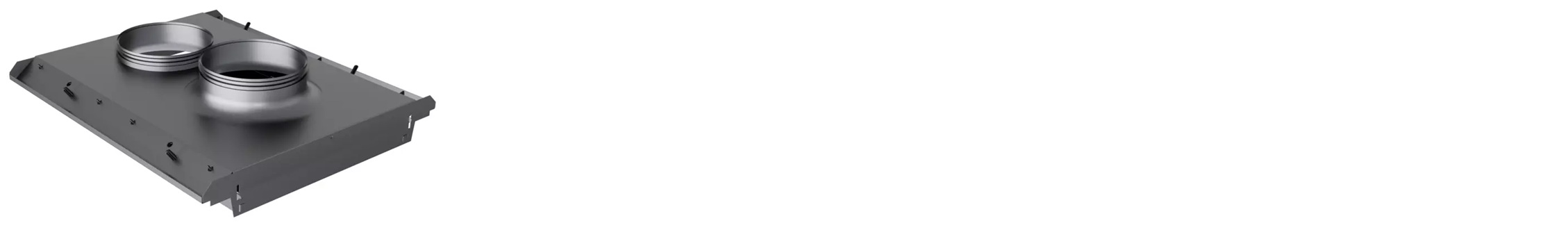

PACIFIC SA/EA – modul
Dodatočný modul PACIFIC SA/EA je príslušenstvom pre inštaláciu a integráciu do chladeného trámu PACIFIC.
Modul má dve 160mm pripojenia, jeden pre extra prívod vzduchu a jeden pre extra vzduch.

PACIFIC T-FPB
Sadrokartónový stropný rám je dostupný v týchto variantoch:
Veľkosti 1194, 1794, 2394, 2994
PACIFIC T-FPB je možné objednať v štandardných farbách Swegonu , alebo individuálnu farbu.

PACIFIC T-CF
Coanda rám pre štýlový dizajn v prípade zavesenej montáže
Rám coanda pomáha udržiavať efekt kondíky, aby sa minimalizovalo riziko prievanu v obývanej zóne.
Pozostáva zo štyroch častí, ktoré sa ľahko zostavia na vytvorenie rámu s uzavretými skrutkami.
Kokandový rám je k dispozícii vo veľkostiach 1194, 1794, 2394, 2994 mm.
Štandardná farba biela RAL 9003
5 alternatívnych štandardných farieb
Ostatné farby na požiadanie

PACIFIC HG
PACIFIC s rozoberateľným výmenníkom tepla
Umožnenie jednoduchého prístupu k čisteniu nad cievkou a vo vnútri jednotky
Funkcia rozbaľovacej činnosti je určená na prevádzku pre jednu osobu, čo umožňuje jednotlivo spúšťať každú stranu pre bezpečnú, jednoduchú a efektívnu údržbu.
To robí PACIFIC obzvlášť vhodným pre prostredie s vysokými hygienickými požiadavkami, ako sú nemocnice a čisté miestnosti, kde je nevyhnutná dostupnosť a dôkladné čistenie.

SYST MS
Montážna sada
K dispozícii so závitovými tyčami a zámkami
Dostupné v rôznych dĺžkach
M8

FH
Flexibilné hadice pre vodné systémy
Veľká škála flexibilných hadíc s rôznymi pripojeniami pre všetky potreby
Flexibilné hadice sú k dispozícii v niekoľkých dĺžkach
