AQUILO

Dokonale integrovaný

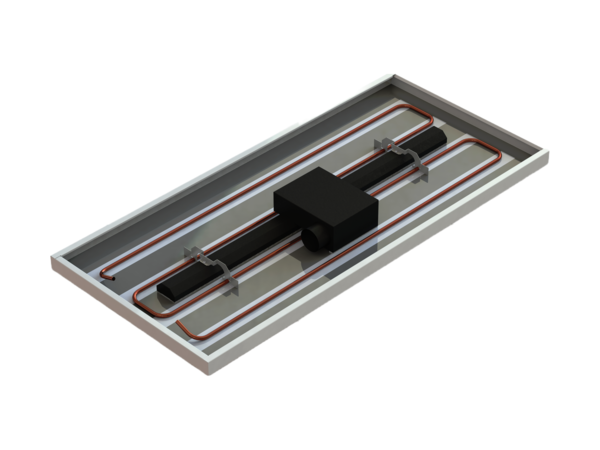

Hybridný systém AQUILO so skrytým prívodom vzduchu

Systém sálavých stropov AQUILO + A11 alebo SPECTRA M sú vysoko účinné sálavé stropné systémy s integrovaným prívodom vzduchu a vynikajúcou akustickou účinnosťou. Integrovaný prvok privádzaného vzduchu poskytuje vysoko efektívne výsledky vetrania. Prúd privádzaného vzduchu na zadnej strane stropného panelu zároveň zvyšuje konvekčnú kapacitu, čo podporuje vykurovací a chladiaci efekt v miestnosti bez rizika prievanu.

Hybridný systém AQUILO so stropmi A11-C a SPECTRA MC obsahuje akumulačnú hmotu na odvádzanie vykurovacej záťaže na princípe tepelne aktívneho stavebného systému.

Plachta A11-S umožňuje použitie našich špeciálne vyvinutých krídel konvektorov na zvýšenie výkonu.

• V kombinácii s A11-S, A11-C, SPECTRA MS, SPECTRA MC
• Veľmi vysoký vykurovací a chladiaci výkon
• Pomer aktívnej plochy sálavá kovová stropná plachta: 85 %
• Pomer aktívnej plochy sálavého kovového stropu: 75 %
• Vynikajúce hodnoty absorpcie zvuku (trieda A)
• Hromadná prípojka budovy (A11-C, SPECTRA MC)
• Hladina akustického výkonu Lw: < 25 dB (A)
• Nasávanie čerstvého vzduchu je tiché a bez prievanu vďaka perforácii stropného panelu
• Komponenty je možné integrovať

Kombinácia systému
+ A11-S + ARCHISONIC®
+ A11-C + ARCHISONIC®
+ SPECTRA MC, SPECTRA MS

Stropný systém: Plachta / zatvorená
Princíp činnosti: Žiarenie / konvekcia
Prívod vzduchu: Nie je viditeľný
Kapacita (voda):
- Veľkokapacitná kapacita:
  Plachta do 10 W/m² plochy panelu
  Uzavretý strop: do 5 W/m² plochy panelu
- A11-S, SPECTRA MS
  Chladenie: až 122 W/m² (ΔT: 8 K)
  Pomer aktívnej plochy: 85 %
  Vykurovanie: až 138 W/m² (ΔT: 15 K)
- A11-C, SPECTRA MC
  Chladenie: až 114 W/m² (ΔT: 8 K)
  Pomer aktívnej plochy: 75 %
  Vykurovanie: až 113 W/m² (ΔT: 15 K)
Akustika: αw: do 0,90, Trieda absorpcie zvuku A (EN ISO 11654)
Komfortná miestnosť: Tepelná pohoda podľa EN ISO 7730, SIA 382/1
