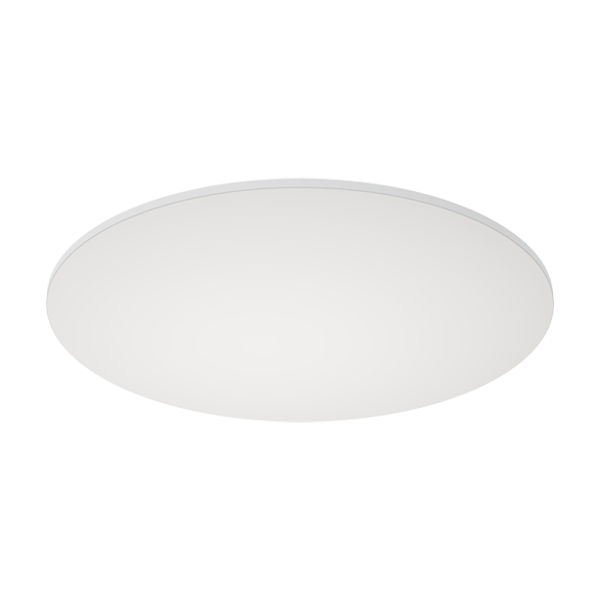

HALO-R difúzor privádzaného a odvádzaného vzduchu
Ultraštýlový a moderný difúzor pre kazetové stropy.
Rozsah prúdenia vzdzchu: 18-612m3/h
Veľkosti potrubia: 125 - 315mm
Materiál: Pozinkovaná oceľ
Farebné možnosti: RAL9016 biela (matná), RAL9005 čierna (matná)
Nápad na nový model vznikol, keď sa v kanceláriách a obchodných priestoroch začali čoraz viac objavovať oblé tvary a nábytok. Nadčasový, prúdovo lemovaný a ľahký dizajn HALO-R tvorí horizontálny vzor. Zariadenie vyhovuje rozsahu prietoku vzduchu, čo z neho robí ideálnu voľbu pre rôzne projekty.
Difúzor tvorí skutočne štýlový celok, keď je pripevnený k stropu a zanecháva priestor dopracovaný do najmenších detailov. Vďaka svojmu jedinečnému upevňovaciemu mechanizmu nie sú spoza prednej dosky viditeľné žiadne upevňovacie štruktúry, nastavovací mechanizmus alebo kanály.
Pre prvotriednu distribúciu vzduchu
Vďaka svojej funkčnej konštrukcii tvorí HALO široko rozprestretý horizontálny vrhací vzor ticho a nespôsobuje pocit prievanu. Vzor hodu môže byť nasmerovaný do 1, 2, 3 alebo 4 smerov.
Pri použití HALO-R a FLO pretlakovej komory spolu, je možné dosiahnuť výhody vysoko presného a robustného nastavovacieho mechanizmu FLO.
Dve možnosti inštalácie
HALO-R sa hodí pre kazetové stropy s pripevňovacou doskou 600×600. Keď je difúzor umiestnený na rovnom strope, je možné použiť menšiu dosku na pripevnenie spoja goliera.
Difúzory HALO-R vyhovujú aj odpadovému vzduchu. V tomto prípade odporúčame použiť pretlakový box FLO.
vlastnosti:
- výrazne ľahký a efektívny dizajn
- horizontálny vrhací vzor
- smerovateľný vrhací vzor
- dve možnosti montážnej dosky
Kód produktu
| HALO | – | X | – | 125 | – | 600 |
| 1 | 2 | 3 | 4 |
1 = HALO pre privádzaný vzduch, HALOi pre odpadový vzduch
2 = HALO-X
3 = Veľkosť potrubia 125-315 mm
4 = s upevňovacou doskou 600 × 600 mm
HALO-125 = HALO pre prívod vzduchu, pre rovný strop
Rýchly návod
Prívod vzduchu
Odpadový vzduch
Rozmery
Dimenzovanie
Nie je určené na úpravu.
HALO-R
Bez pretlakovej komory, prúdenie vzduchu do 4 smerov.
Dimenzovanie HALO + FLO privádzaný vzduch
Nie je určené na úpravu.
HALO-R 125 + FLO-100-125 Prívod vzduchu
HALO-R 125 + FLO-125-125 Prívod vzduchu
HALO-R 160 + FLO-100-160 Prívod vzduchu
HALO-R 160 + FLO-125-160 Prívod vzduchu
HALO-R 160 + FLO-160-160 Prívod vzduchu
HALO-R 200 + FLO-125-200 Prívod vzduchu
HALO-R 200 + FLO-160-200 Prívod vzduchu
HALO-R 200 + FLO-200-200 Prívod vzduchu
HALO-R 250 + FLO-160-250 Prívod vzduchu
HALO-R 250 + FLO-200-250 Prívod vzduchu
HALO-R 250 + FLO-250-250 Prívod vzduchu
HALO-R 315 + FLO-200-315 Prívod vzduchu
HALO-R 315 + FLO-250-315 Prívod vzduchu
HALO-R 315 + FLO-315-315 Prívod vzduchu
Dimenzovanie odpadového vzduchu HALO + FLO
Nie je určené na úpravu.
HALO-Ri 125 + FLO-100-125 Odpadový vzduch
HALO-Ri 125 + FLO-125-125Odsávaný vzduch
HALO-Ri 160 + FLO-100-160 Odpadový vzduch
HALO-Ri 160 + FLO-125-160 Odpadový vzduch
HALO-Ri 160 + FLO-160-160 Odpadový vzduch
HALO-Ri 200 + FLO-125-200 Odpadový vzduch
HALO-Ri 200 + FLO-160-200 Odpadový vzduch
HALO-Ri 200 + FLO-200-200 Odpadový vzduch
HALO-Ri 250 + FLO-160-250 Odpadový vzduch
HALO-Ri 250 + FLO-200-250 Odpadový vzduch
HALO-Ri 250 + FLO-250-250 Odpadový vzduch
HALO-Ri 315 + FLO-200-315 Odpadový vzduch
HALO-Ri 315 + FLO-250-315 Odpadový vzduch
HALO-Ri 315 + FLO-315-315 Odpadový vzduch
Vzor hádzania a dĺžka
Vzor hádzania
Dĺžka hodu
4 smery
Hodnoty údajov o dĺžke vrhu sa merajú s izotermickým prívodom vzduchu.
Prúd vzduchu je nasmerovaný do 4 smerov, inštalovaný proti stropu bez pretlakovej komory.
Faktory
Počet smerov Dĺžka vrhu L 0,2 Hladina zvuku dB(A)
Údaje platia pre oba modely HALO.
Na prívod vzduchu odporúčame použiť FLO pretlakový box.
